ドールハウストリムの使い方

ドールハウストリムの使い方

最終更新日：2021年11月2日

ご利用の前に

my.matterport.comのモデルにトリムを適用するこの機能は、
オープンベータ版であることにご注意ください。
つまり、この機能は広く利用できるようになっていますが、
バグや正常に動作しない可能性が高くなっています。

トリムを使う理由は？

新しいトリムツールを使うと、ドールハウスの外観をよりきれいにすることができます。

ドールハウスビューで気になるメッシュ要素や「範囲外」のメッシュ要素を削除します。
キャプチャープロセスで作成された不要なアーティファクトを削除します。
天井やその他のモデルジオメトリを垂直方向に素早く隠すことができます。
従来、空間のスキャンモデルの編集は、Matterport Captureアプリのトリムマーカーに限定されていました。
この機能はオーバーヘッドビューからのトリムプレーンの作成に限定されており、
プリプロセスでしか行えませんでした。

使い方

このツールは、「ぼかしブラシ」などの他のツールと同様に動作します。

  1. my.matterport.comアカウントにログインし、編集したいスペースをクリックして、
    右上の編集ボタンをクリックします。

    page showing Edit button in top right

  2. 「EDIT（編集）」が読み込まれると、右側のツールバーの下部に「トリム」ツールが表示されます。
    アイコンはハサミのような形をしています。
    tool bar with scissor icon that says mesh trim


トリムツールの使い方

トリムエディターの「＋」アイコンをクリックすると、新しいトリムが作成されます。
1つのフロアが選択されている必要があります。
角や側面のコントロールポイントをドラッグして、トリムを調整します。
トリムボックスを移動するには、ボックス内をクリックしてドラッグします。
すべてのビューポイントを切り替えて、トリムしたいエリアが選択されていることを確認してください。

トリムでのビューナビゲーションの使い方

select top, side, 3D

  1. TOP - フロアプランビューに似ています。マウスの左クリックとドラッグで
    ビューをパンすることができます。

  2. 側面 - 現在のトリムの側面図、または選択されたトリムがない場合は現在のフロアの側面図です。
    マウスを左クリックしてドラッグすると、ビューをパンすることができます。

  3. < SIDE - サイドビューにいるとき、ユーザーを前の側に回転させます。

  4. SIDE > - サイドビューの場合、次のサイドビューに回転します。

  5. 3D - ドールハウスビューに似ています。マウスの左クリックとドラッグでビューを回転させることができます。
    マウスの右クリックとドラッグでビューをパンすることができます。

  6. 空間を移動するための既存のキーボードショートカットのほとんどは、
    トリムツールでも機能します。

重要なお知らせ

  1. 左下のビューモードボタンは無効になっています。
    トリムツールを使用しているときにビューモードを切り替えるには、
    ナビゲーションツールバーを使うしかありません

  2. 「TOP」または「SIDE」表示の状態で3Dボタンをクリックすると、
    それまでの「TOP」または「SIDE」表示の右隣にあるドールハウス表示に移動します。

  3. 3D」ボタンをクリックすると、「TOP」または「SIDE」のうち、
    カメラの回転に近い方の画面に移動します。
    この時点では、3Dビューでのトリムオブジェクトの編集はできません。

  4. をクリックした後、TOPまたはSIDEモードに移行すると、
    他の場所をクリックするまで新しいトリムがマウスに追従します。

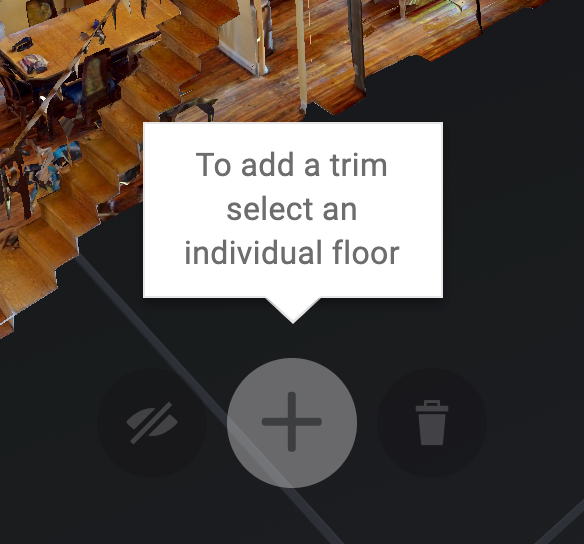

  5. 特定のフロアが選択されていない場合、トリムを作成することはできません。
plus sign not enabled, to add a trim select an individual floor

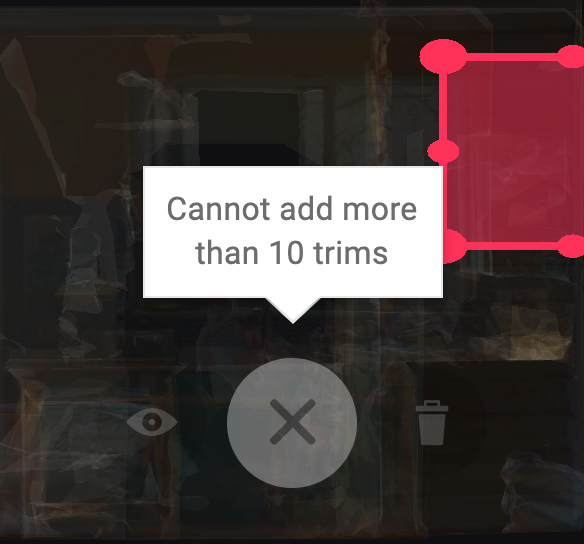

  1. 1つのフロアにトリムの最大数（10）がすでにある場合、システムは別のトリムを作成できないようにする。
could not add more than 10 trims

トリムの選択と編集

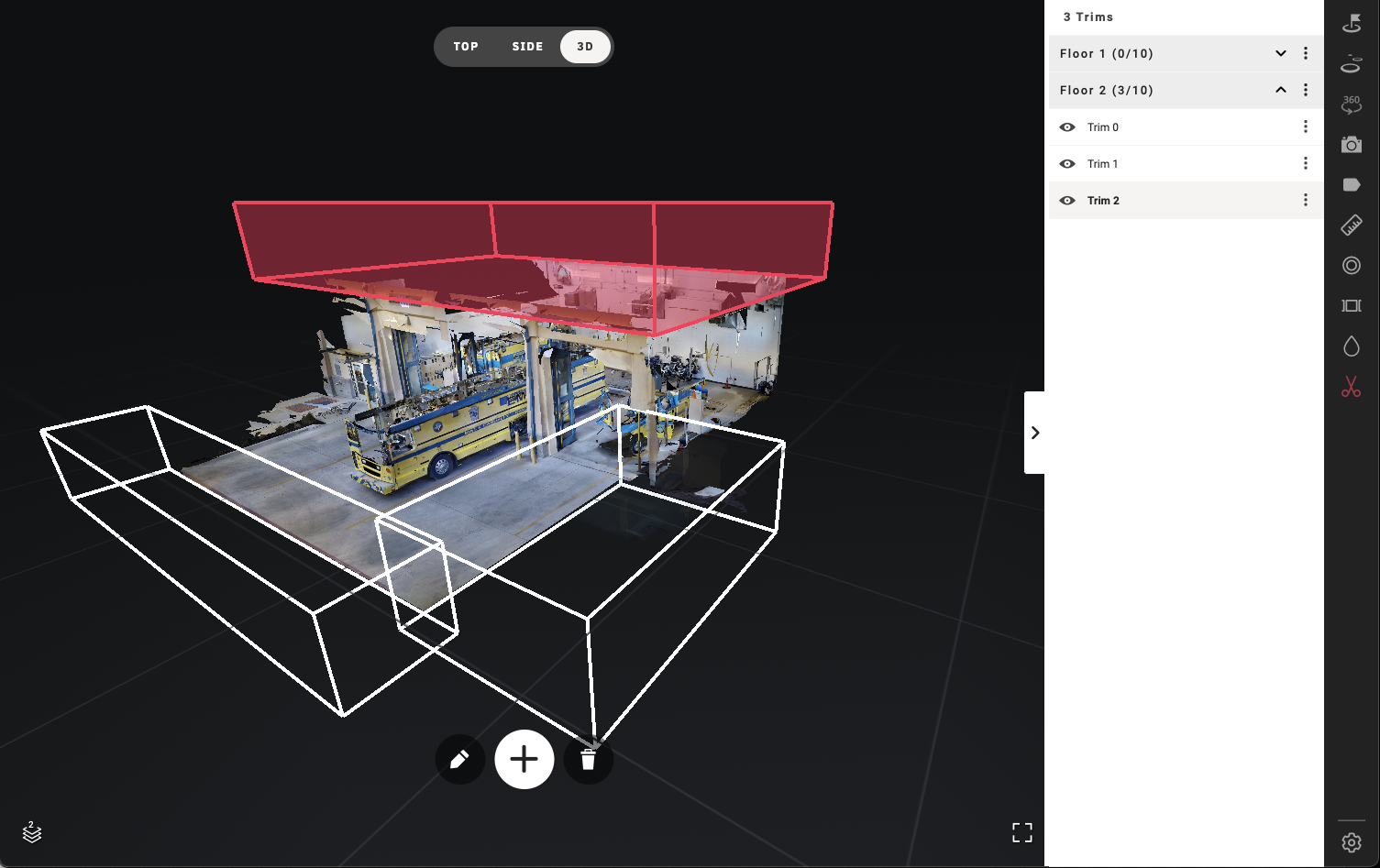

すべてのトリムは、そのエッジに沿って描かれたラインによって輪郭が示されるべきであり、
これは TOP、SIDE、3D モードに適用されます。
トリムが選択されていないときは、その面は透明で、輪郭は白で描かれますが、
トリムが選択されているときは、その面は半透明の赤で、輪郭は赤で描かれます。

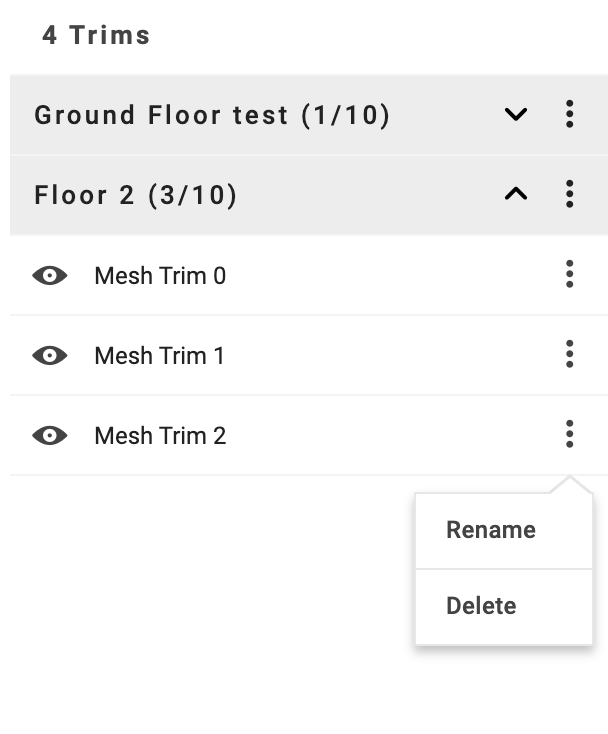

3 dots menu shows Rename and Delete

  1. 右側のリストで選択したトリムリストの項目をクリックすると、
    トリムマークの選択、名前の変更、削除、さらには非表示にすることができます。

  2. 編集したいトリムマーカーを選択する

  3. 選択すると、トリム自体がシーンの中で何かに隠れていても、
    エディタのハンドルがシーンのジオメトリの上に表示されるはずです
    （すべてのハンドルには、それがどのような変化をもたらすのかを示すカーソルがあるはずです）。

  4. これで、トリムのコーナーをクリック＆ドラッグして、縦横の高さを調整できるようになりました。

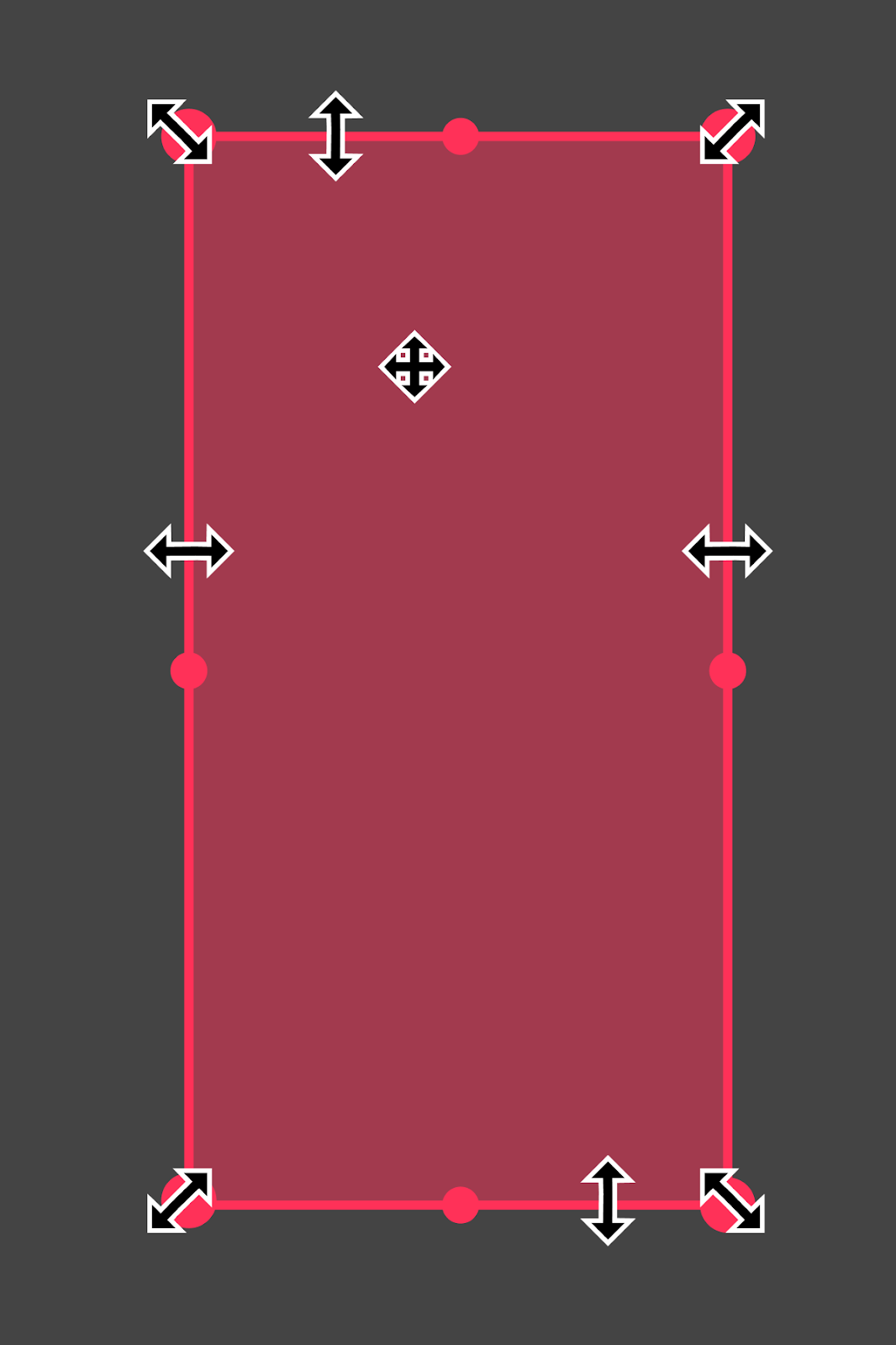

selected trim that has arrows indicating it can be adjusted

既知の問題

  1. 現在のところ、トリムオブジェクトを回転させることはできません。

  2. このツールは、デスクトップのブラウザでのみテストされています。
    モバイルでの正式なサポートは今後のリリースで行う予定です。

  3. 3Dの基礎となるメッシュはまだあります。
    現在、トリムツールはドールハウスモデルの要素のみを非表示にします。
    メモ、タグ、測定値などの他のビューやコンテンツ要素は、現時点では影響を受けません。

  4. トリムは現在、トップビューまたはサイドビューでのみ編集できます。

  5. トリムは、エクスポートされたフォーマット（例：Matterpak）には反映されません。
