Revit用のMatterportプラグイン

MatterportはRevitと直接統合され、RevitユーザーにRevitから
Matterportアセットをダウンロードする機能を提供します。
このシームレスな統合により、RevitユーザーはMatterportクラウドプラットフォームに
直接接続できるため、ワークフローの中断を回避できます。

手順

ステップ1：前提条件を確認する
・64ビットWindows10
・.NET Framework 4.8
・Revit 2022

ステップ2：Autodesk App StoreからMatterportプラグインをインストールする

ステップ3：Revitを起動する
・'Revit2022'を開始します
・パブリッシャーを確認できなかったというプロンプトが表示されたら、
　[常にロード]または[一度ロード]をクリックします

接続を確立する
MatterportプラグインがRevitにインストールされると、次のようになります。
1.まだの場合は、Revitアカウントにログインします。

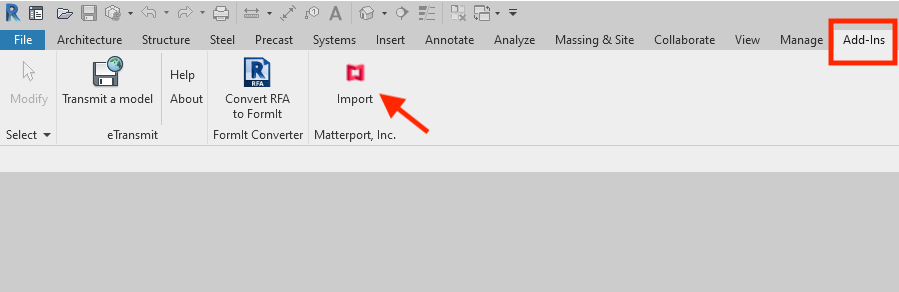

2. [アドイン]タブに移動し、Matterportロゴのある[インポート]アイコンを見つけます。
3. [インポート]をクリックします。

revit-02 copy (1).png

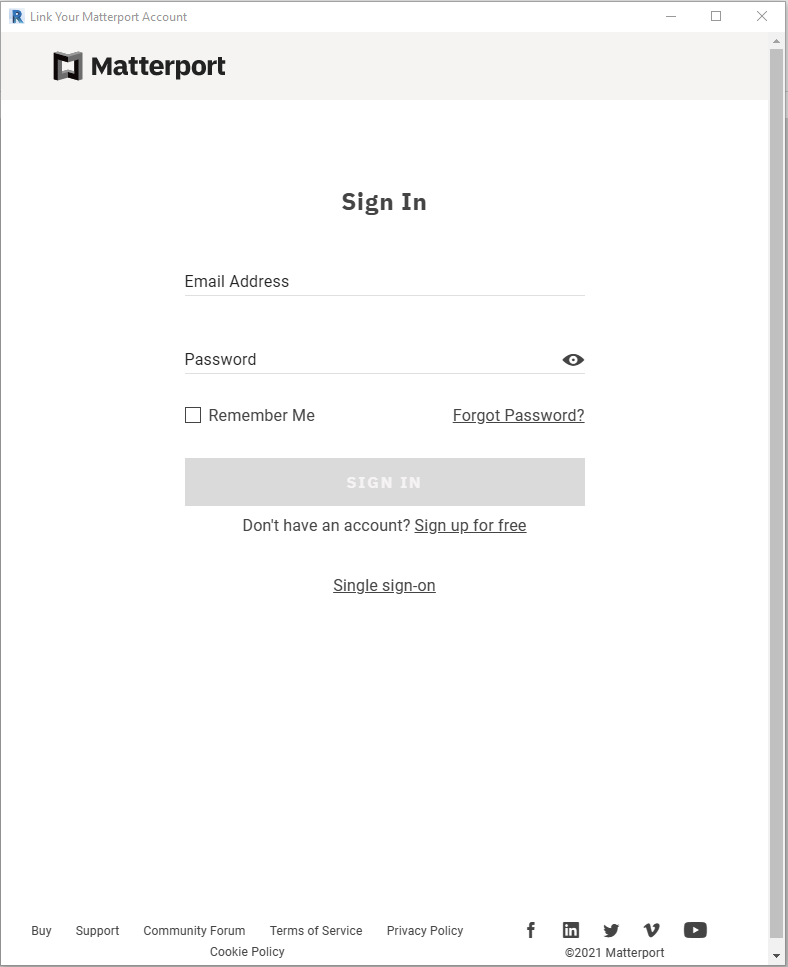

4.Matterportアカウントにサインインします。

5. RevitからMatterportとの接続を確立するのが初めての場合は、
　RevitからMatterportアカウントへのアクセスを承認する必要があります。
　このウィンドウから別のMatterportアカウントに切り替えることもできます。

承認の有効期限が切れるまで、または承認がMatterportアカウントから取り消されるまで、
Matterportアカウントへのアクセスを承認する必要があるのは1回だけです。

MatterportアセットをRevitにインポートします
Matterportアカウントにサインインした後（および初めてログインした場合はアクセスを許可した後）、
Matterportアセットをダウンロードするスペースを選択する必要があります。

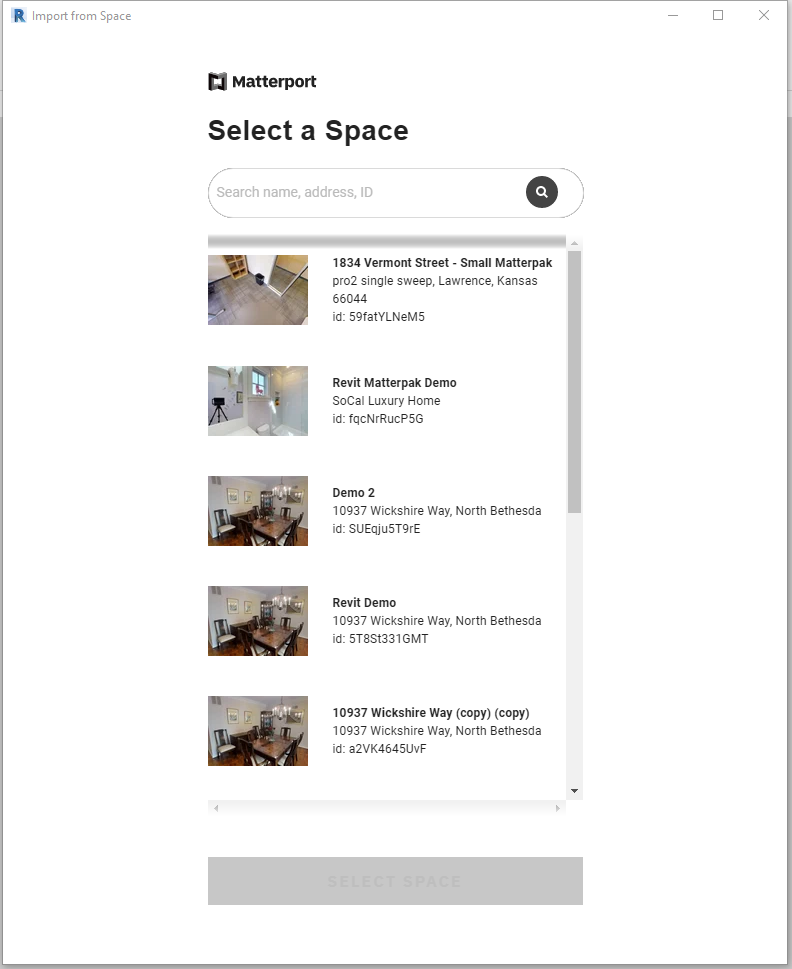

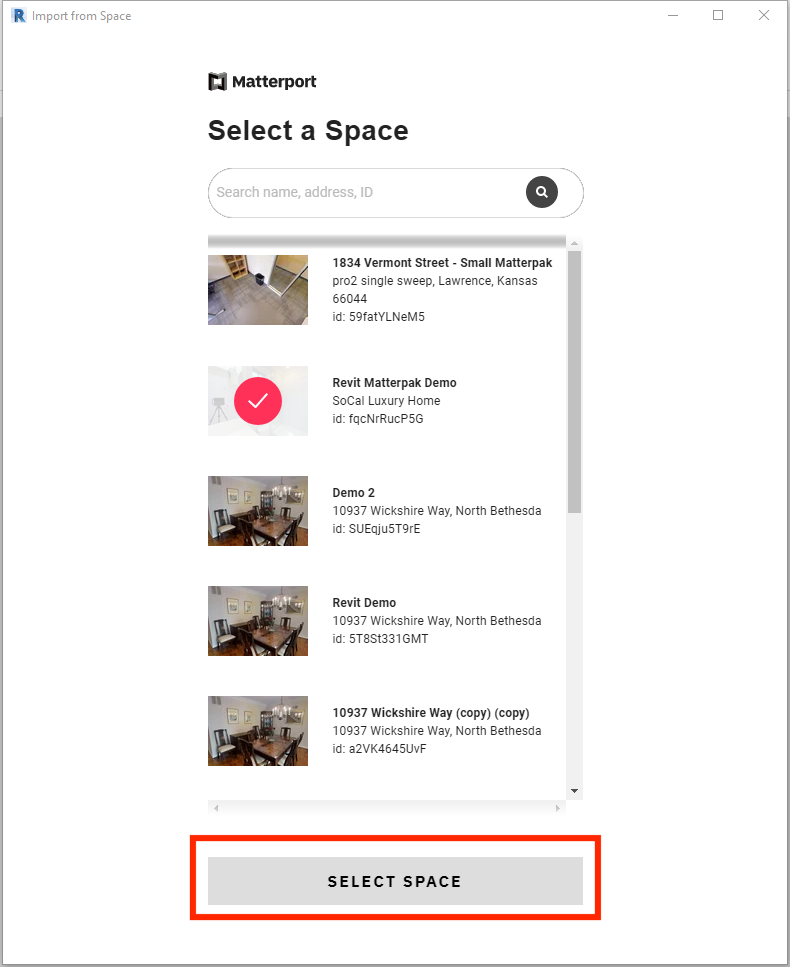

1.目的のスペースをクリックして選択します。

2.[スペースの選択]をクリックします。

revit-06 copy.png

3.スペースを選択すると、ファイルのダウンロードが開始されます。
   モデルのサイズによっては、時間がかかる場合があります。
   ファイルのダウンロードプロセスは、選択したスペースで使用可能なアセットに応じてわずかに異なります。

システムは、選択したスペースの下にあるMatterportアセットを次の優先順位で検索します。

・まず、Scan-to-BIMファイルを探します。
・それがない場合は、E57ファイル
・利用できない場合は、MatterpakTM。

Scan-to-BIMファイルのダウンロード
Scan-to-BIMファイルが利用可能な場合は、ダウンロードされます。

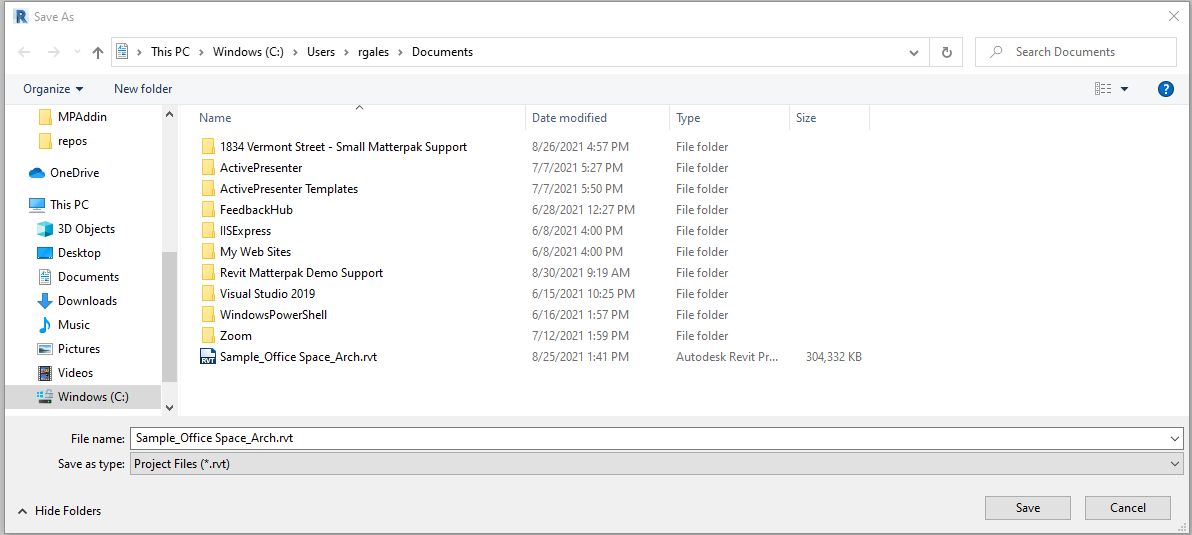

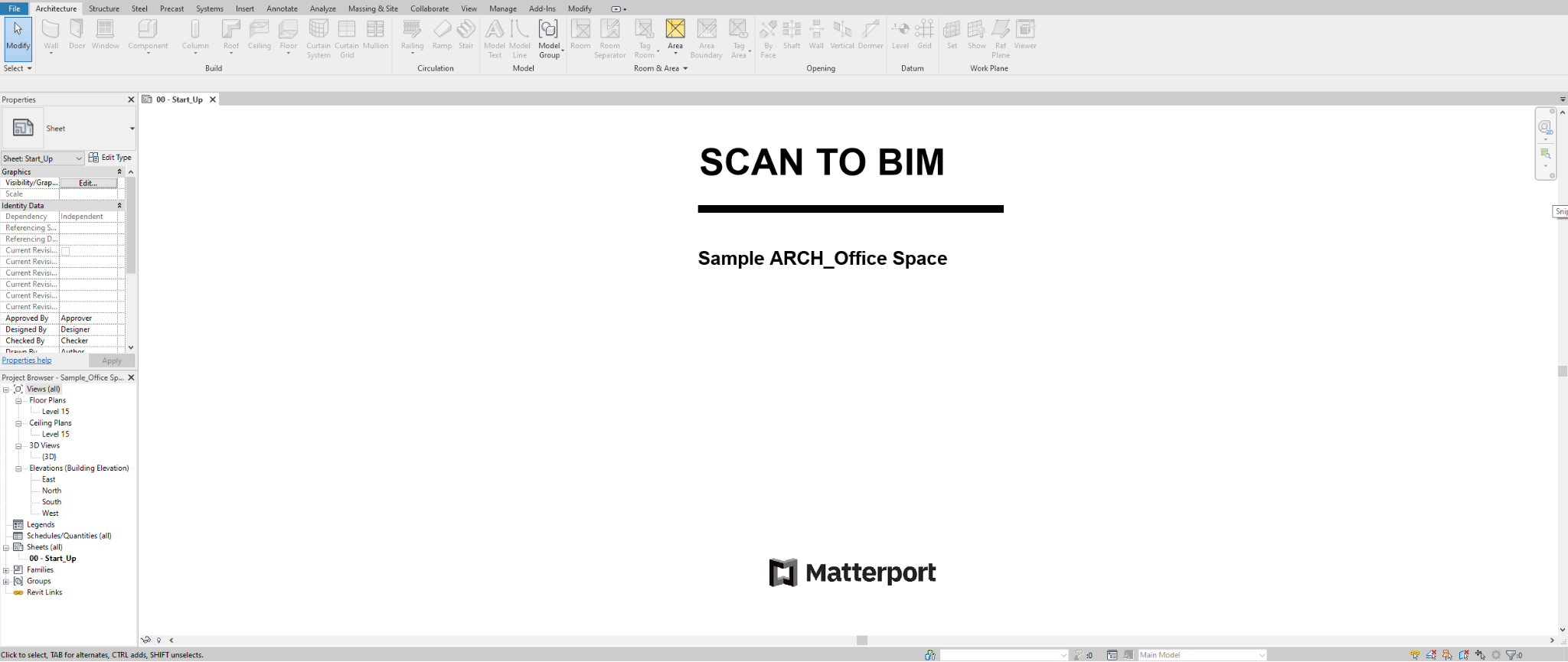

Scan-to-BIMファイルをダウンロードして保存した後のデフォルトの起動ページ：

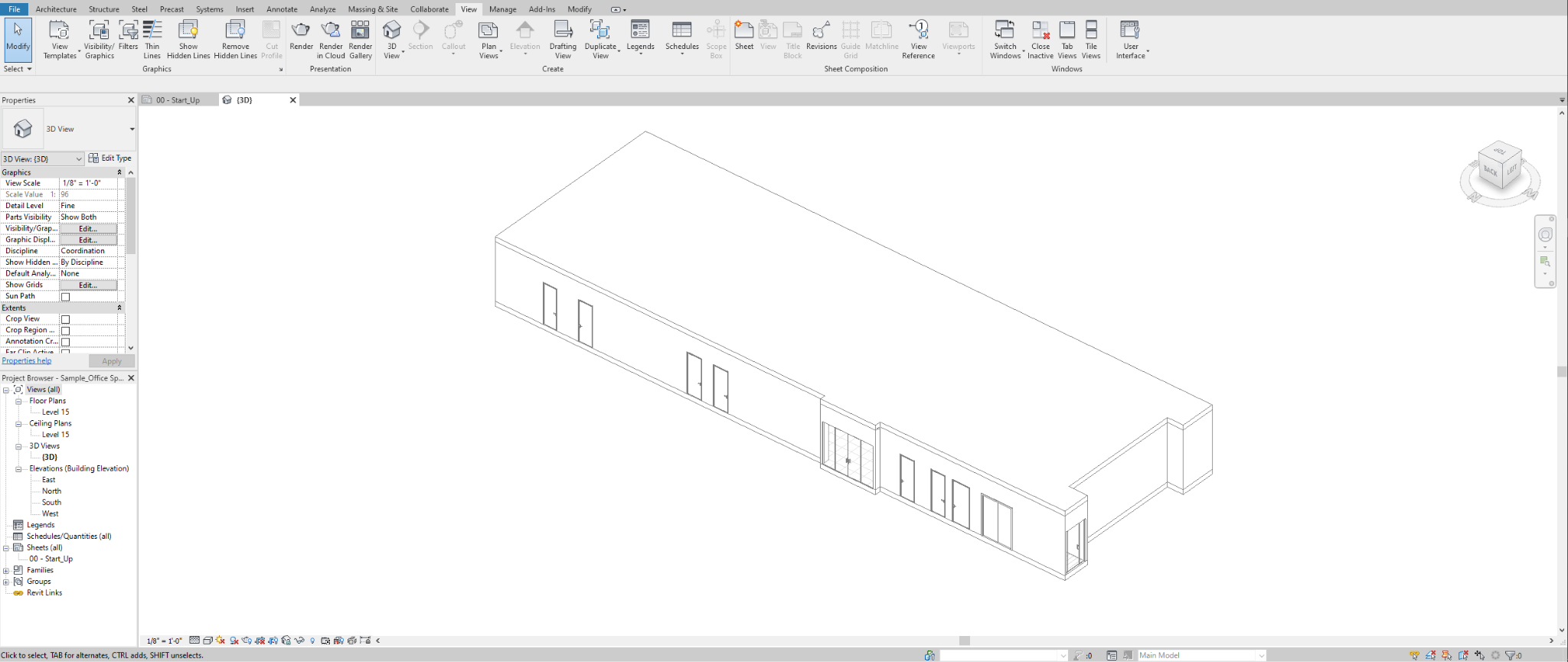

3DビューのScan-to-BIMファイル：

E57とMatterPak TM資産のダウンロード
選択したスペースでScan-to-BIMファイルが利用できず、
E57アセットがある場合は、ダウンロードされます。
何E57がない場合、MatterPak TMがダウンロードされます。


E57とMatterPakどちらTMはダウンロードして解凍された後にRevit準拠した形式に変換する必要があります。

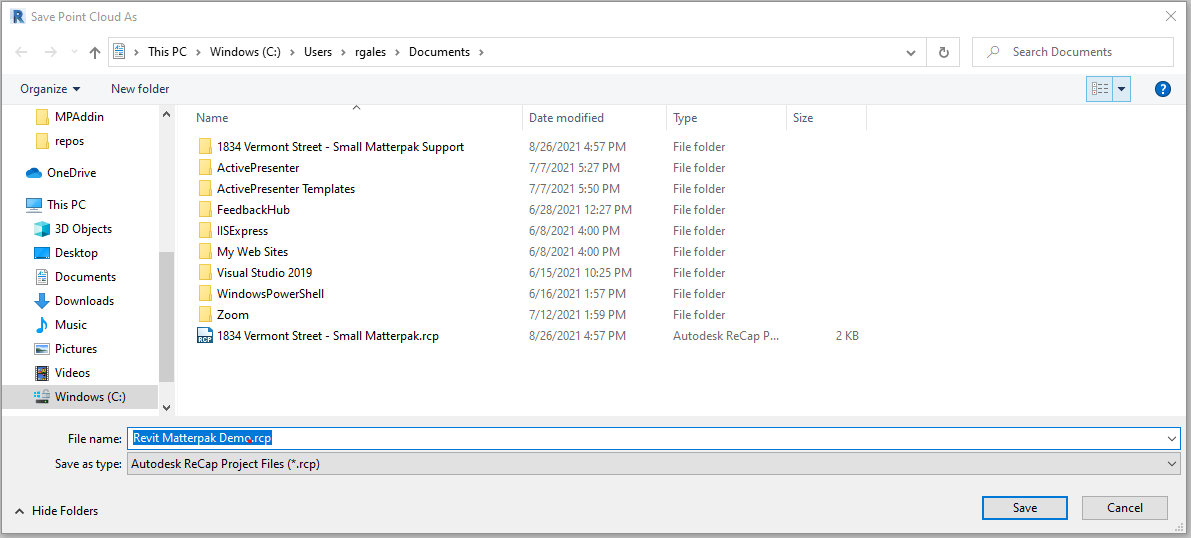

アセットがダウンロード、抽出、変換されると、
ReCapプロジェクトファイルを保存するためのプロンプトが表示されます。

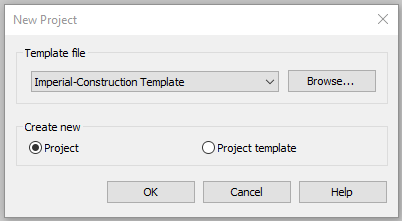

次に、システムは、点群を挿入するための新しいプロジェクトを作成するように要求します。

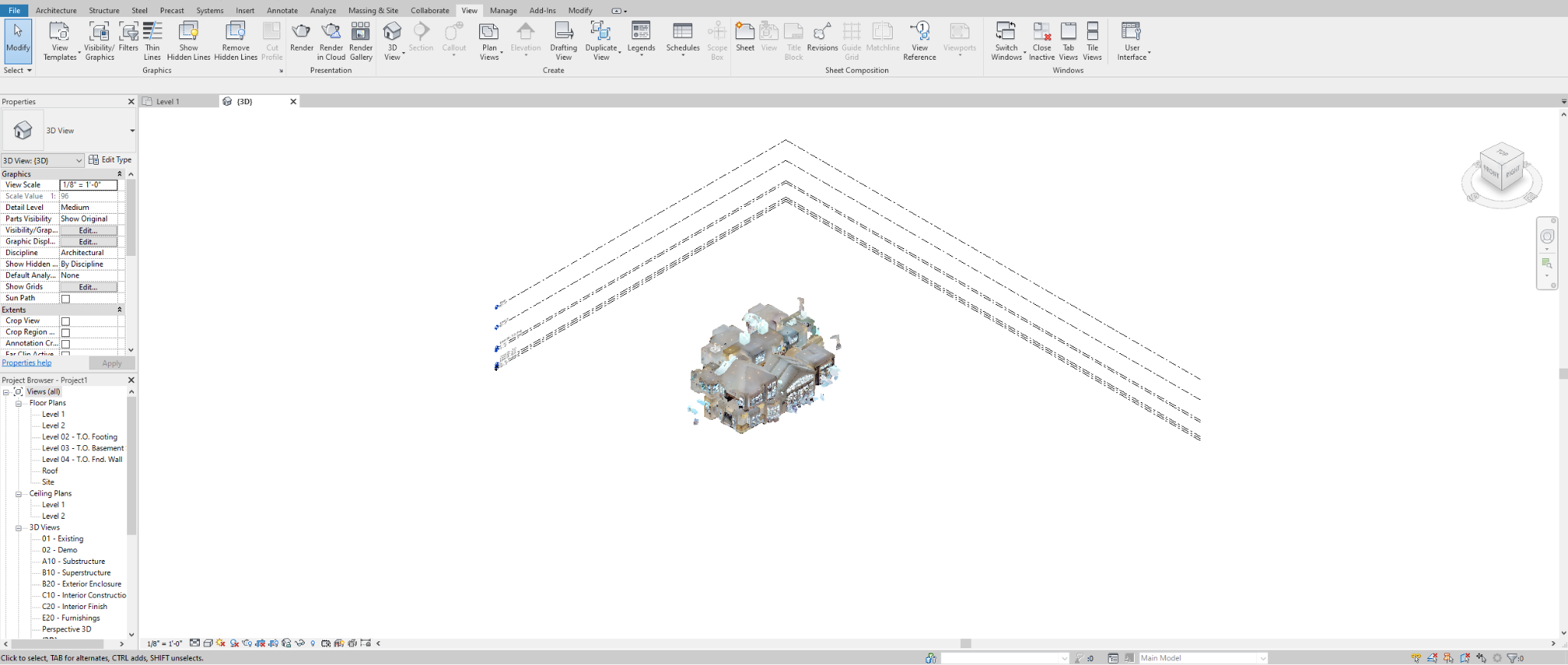

3Dビューに点群を挿入した後の結果：

一般的なエラーのトラブルシューティング
スペースを選択した後、少なくとも1つの
Matterportアセット（Scan-to-BIM、E57、またはMatterPak TM）が存在する場合は、
ダウンロードされます。

ダウンロードが成功しない場合がいくつかあります。

・No Matterport asset was found for the selected Space
　(選択したスペースのMatterportアセットが見つかりませんでした)

・MatterPakTM does not have point cloud files
　(Matterpakには点群ファイルがありません)

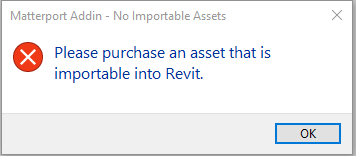

No Matterport asset was found for the selected Space
選択したスペースのMatterportアセットが見つかりませんでした

選択したスペースの下で使用可能なScan-to-BIM、E57、またはMatterPakTMファイルがない場合、
ダウンロードの進行状況バーの代わりに、スペースが選択された後に次のメッセージが表示されます。

Matterportアカウントで選択したスペースのScan-to-BIM、E57、またはMatterPakTMを注文し、
インポート手順を繰り返す必要があります。

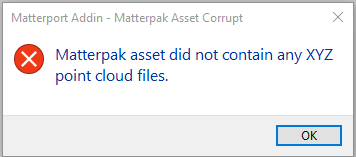

MatterPakTM does not have point cloud files
(Matterpakには点群ファイルがありません)

選択したスペースにMatterPakTMアセットが存在するが、
点群ファイルがない場合、次のメッセージが表示されます。


MatterportアカウントでRevitアクセスを管理する

スペースへのアクセスを管理する

RevitからMatterportアカウントへのアクセスを承認すると、
Matterportアカウント設定で承認を編集できます。

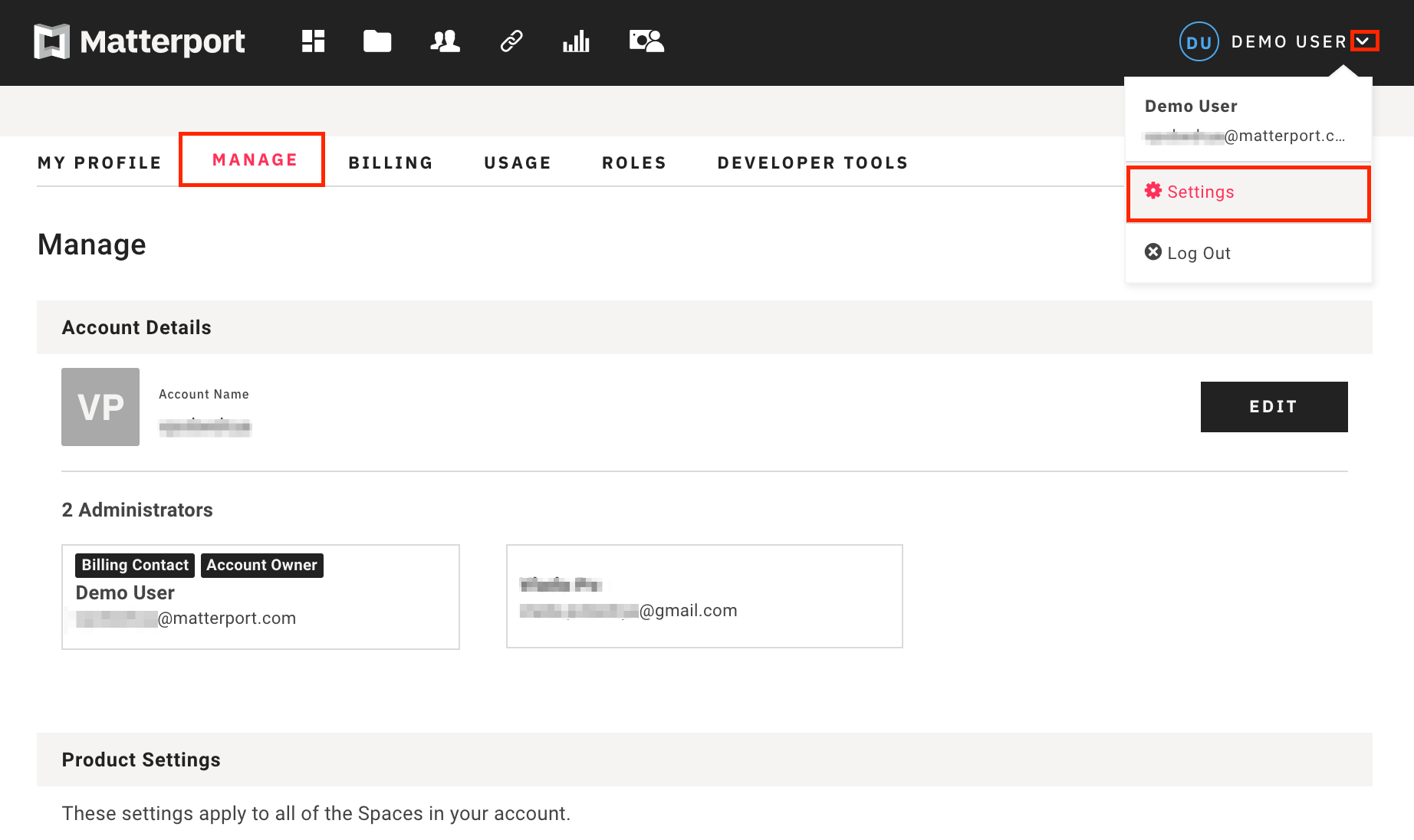

Matterportアカウントにログインします。[設定]、[管理]タブの順に移動します。

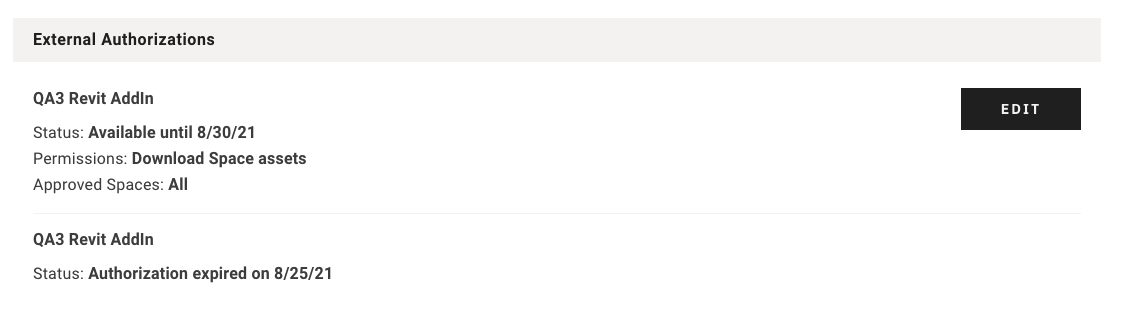

‘External Authorizations(外部認証)’までスクロールします。

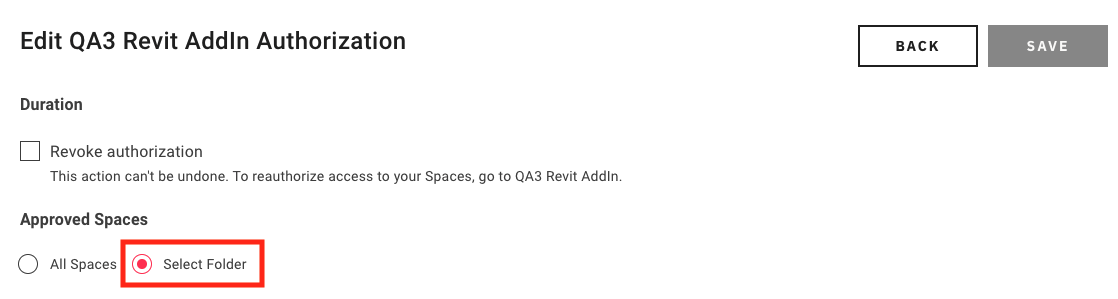

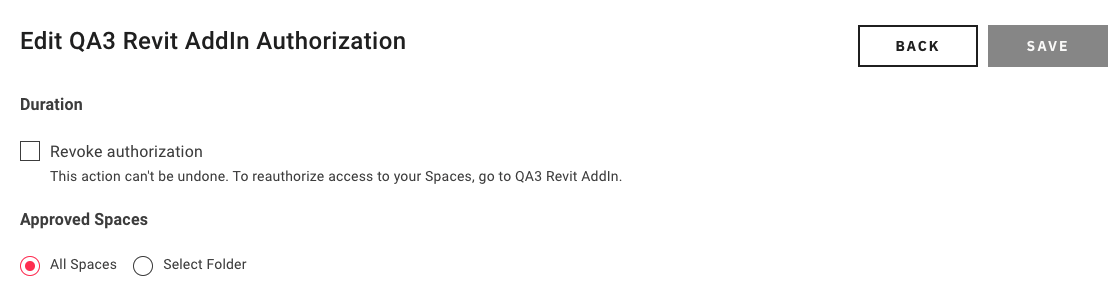

‘EDIT(編集)’をクリックして、認証を取り消すか、スペースへのアクセスを管理します。

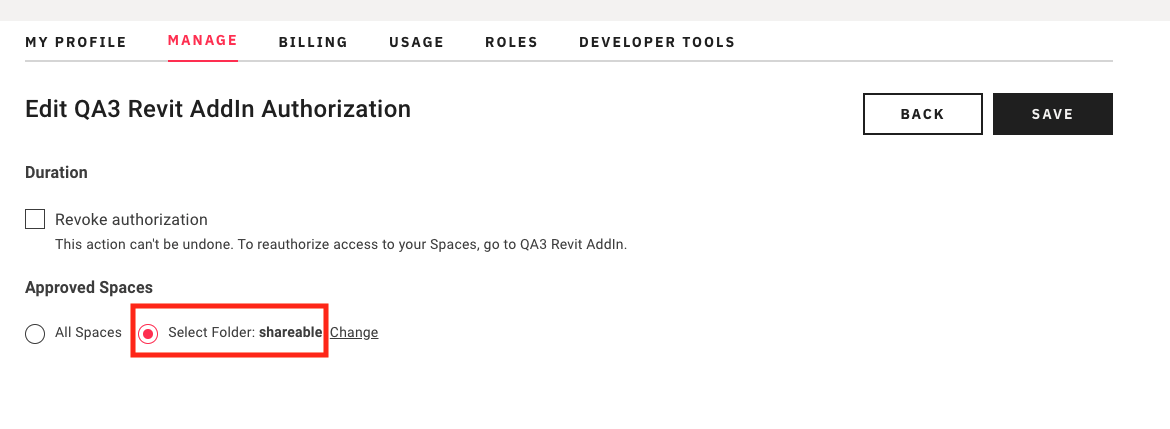

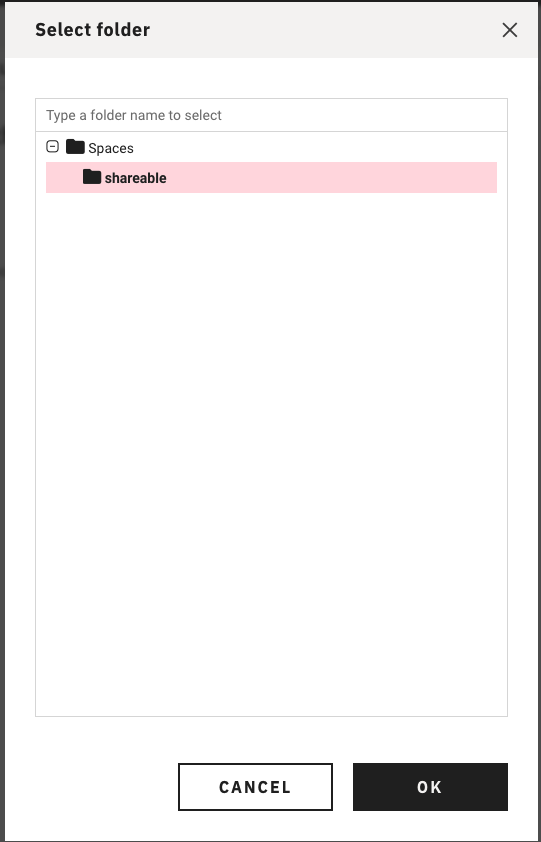

RevitからMatterportスペース内の特定のフォルダへのアクセスを制限する場合は、
次のフォルダを選択してください。


フォルダを選択し、「OK」をクリックします。

これで、RevitからMatterportスペースに接続すると、
選択したフォルダにのみアクセスできるようになります。
承認を取り消す
RevitからMatterportアカウントへのアクセスを削除する場合は、
認証を取り消すことで削除できます。

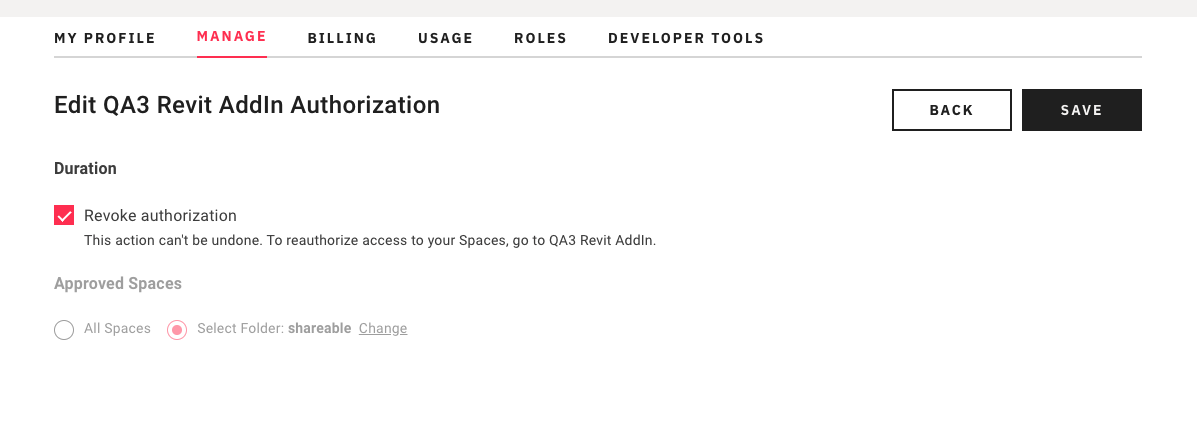

‘Revoke authorization(認証を取り消す)’を選択します:

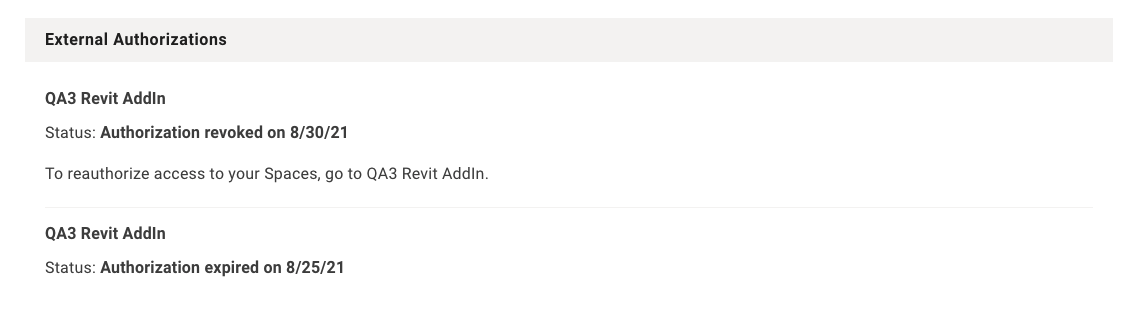

Matterportアカウントへのアクセスを取り消す場合は、
Revitアカウントに移動して、RevitからMatterportアカウントへのアクセスを
再承認する必要があります。
